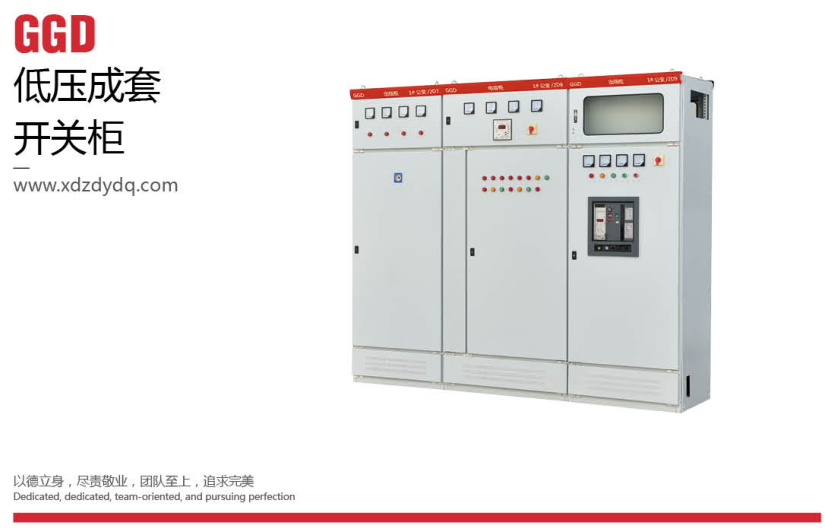

GGD低壓成套開關柜

文件下載
  • 產品用途

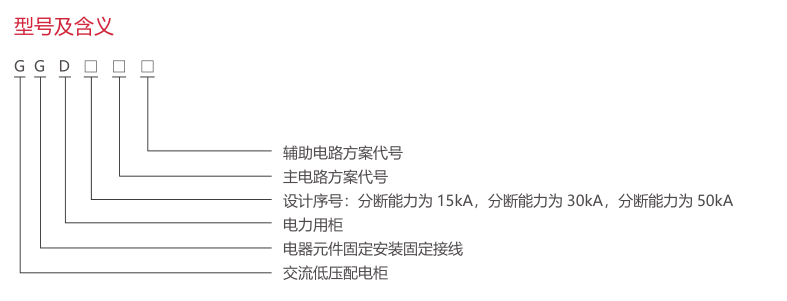

  • 型號及含義
  • 產品特點

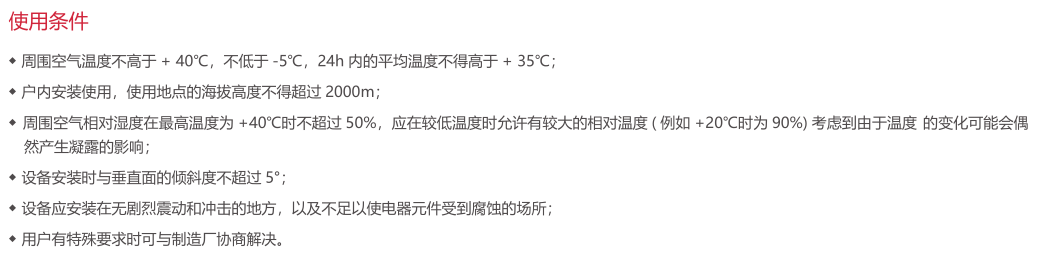

  • 使用環境

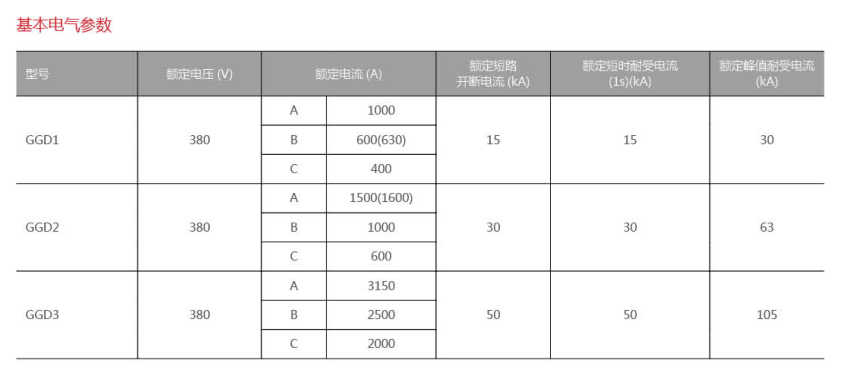

  • 主要技術參數

GGD 型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流 50Hz,額定工作電壓 380V,額定工作電流至 3150A 的配電系統,作為動力、照明及配電設備的電能轉換、分配與控制之用。GGD 型交流低壓配電柜是根據能源部主管上級與廣大電力用戶及設計部門的要求,本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω?、?dòng)熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點,可作為低壓成套開關設備的更新?lián)Q代產品使用。

GGD 型交流低壓配電柜符合 IEC439《低壓成套開關設備和控制設備》,GB7251《低壓成套開關設備》等標準。



◆ GGD 型交流低壓配電柜的柜體采用通用柜的形式,框架用 8MF 冷彎型鋼經局部焊接組裝而成,構架零件及專用配套零件由型鋼定點生產廠配套供貨,以保證柜體的精度和質量。通用柜的零部件按模塊原理設計,并有 20 模的安裝孔。通用系數高,可以使工廠實現預生產,既縮短了生產制造周期,也提高了工作效率。

◆ GGD 柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔,當柜內電器元件發熱時,熱氣上升,通過上端槽孔排出,

而冷風不斷地由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然通風道,達到散熱的目的。

◆ GGD 柜按照現代工業產品造型設計的要求,采用黃金分割比的方法設計柜體外形和各部分的分割尺寸,使整柜美觀大方,面目一新。

◆ 柜門用轉軸式活動鉸鏈與框架相連,安裝、拆卸方便,門的折邊處均嵌有一根山型橡塑條,關門時門與框架之間的嵌條有一定壓縮行程,能防止門與柜體

直接碰撞,也提高了門的防護等級。

◆ 裝有電器元件的儀表門用多股軟銅線與框架相連,柜內的安裝件與框架間用滾花螺釘連接,整柜構成完整的接地保護系統。

◆ 柜體面漆選用聚脂桔形烘漆,具有附著力強,質感好,整柜呈亞光色調,避免了眩目效應,給值班人員創造了較舒適的視覺環境。

◆ 柜體的頂蓋在需要時可拆除,便于現場主母線的裝配和調整,柜頂?shù)乃慕茄b有吊環,用于起吊和裝運。

◆ 柜體的防護等級為 IP30,用戶也可根據使用環境的要求在 IP20-- IP40 之間選擇。
